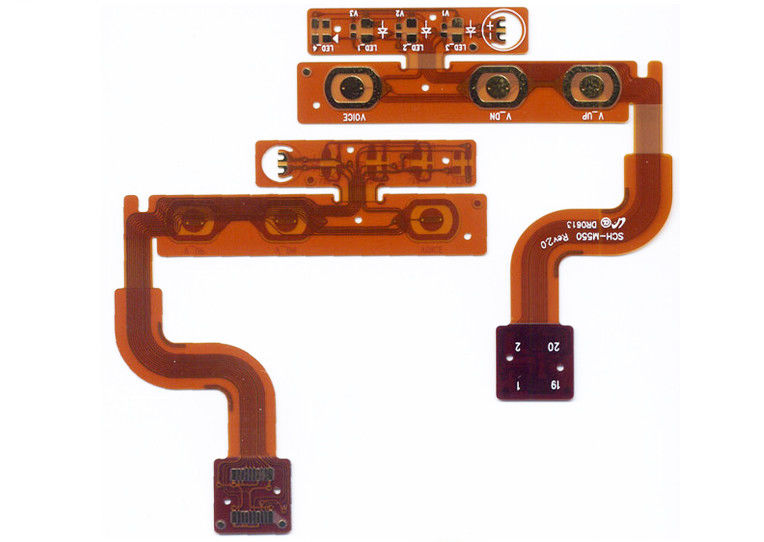

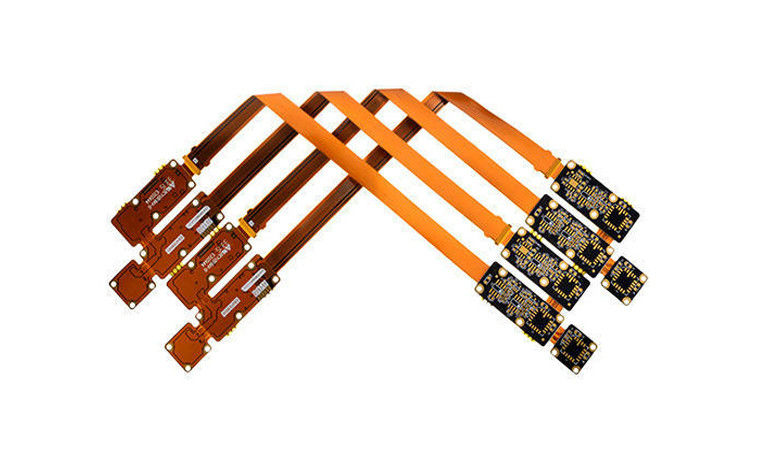

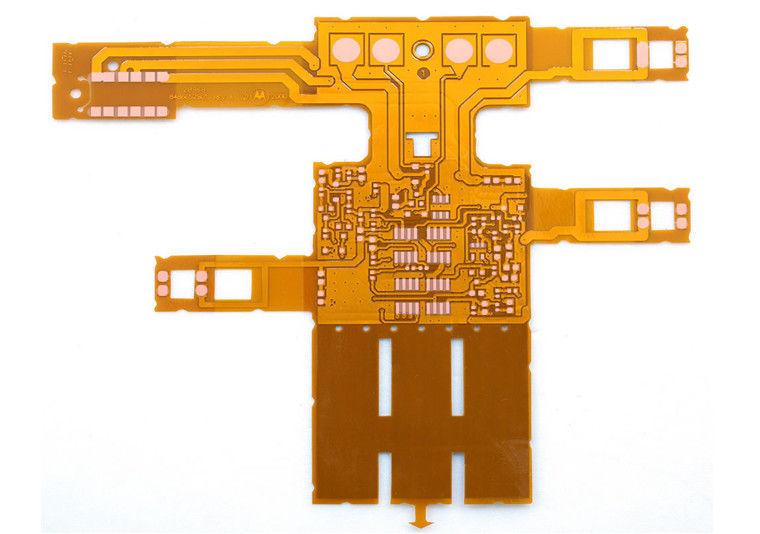

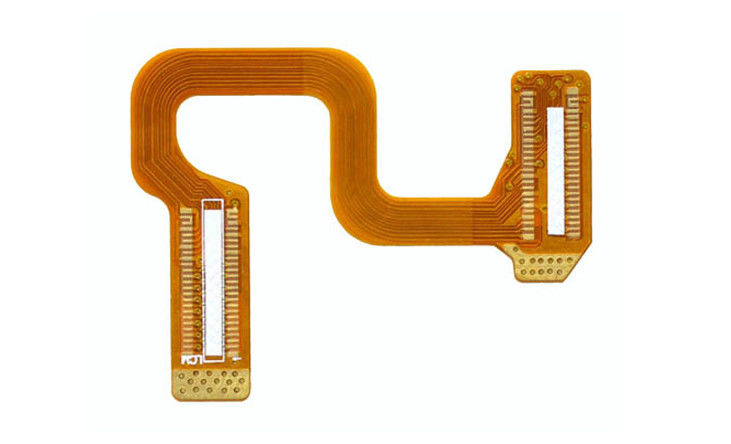

Polyimid Flexible Printed Circuit Board 1-12 warstwy 600 mm x 1200 mm
Mamy zaawansowane urządzenia produkcyjne, profesjonalną technologię, profesjonalny zespół inżynierów, zespół zakupowy,Zespół ds. jakości i dobrze wyszkoleni operatorzy, aby upewnić się, że płytka flex PCB ma dobrą i stabilną jakość.
Wymagania dotyczące FPC:
1.FPC zapewniają lepsze rozpraszanie ciepła ze względu na zrównoważoną konstrukcję laminowanych poliamidów.
2.FPC zapewniają lepszą wydajność elektryczną, ponieważ ich niska przepuszczalność pozwala na szybką transmisję sygnałów elektrycznych i zmniejsza hałas.
3.FPC ma bardzo długi czas użytkowania, może być gięty do 500 milionów razy i może być gięty w wiele kształtów
4.FPC może mieć większy rozmiar niż sztywny PCB, szerokość może wynosić 500 mm, a długości mogą być dowolne na żądanie.
5.FPC ma bardzo niską wagę i nie zajmuje dużo miejsca.
Zdolności FPC:
| Pozycja |
Zdolność |
| Min.Gęstość deski gotowej |
00,05 mm |
| Maksymalny rozmiar deski |
500 mm*1200 mm |
| Min. wielkość dziury wiertnej laserowo |
00,025 mm |
| Min. Rozmiar mechanicznie wierzonej dziury |
00,1 mm |
| Min. szerokość śladu/odległość |
00,035 mm/0,035 mm |
| Min.Pierścienie pierścieniowe płyty jednobocznej/podwójnie stronnej |
0.075 mm |
| Min.Wewnętrzna warstwa pierścieniowy pierścień z tablicy wielowarstwowej |
00,1 mm |
| Min.Wyjściowa warstwa pierścienia pierścieniowego z tablicy wielowarstwowej |
00,1 mm |
| Most Min Coverlay |
00,1 mm |
| Min. Otwarcie maski lutowej |
0.15 mm |
| Min. Otwarcie pokrycia |
00,35 mm*0,35 mm |
| Min Tolerancja impedancji jednoosobowej |
¢+/-7% |
| Min Tolerancja impedancji różnicowej |
|
| Maksymalna liczba warstw |
12 l |
| Rodzaj materiału |
PI, Kapitanie. |
| Marka materiału |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang |
| Rodzaj materiału utwardzającego |
FR4, PI, PET, stal, AI, taśma klejąca, nylon |
| Gęstość pokrywy |
12.5um/25um/50um |
| Wykończenie powierzchni |
ENIG,ENEPIG,OSP,Złoto pokryte,Złoto pokryte+ENIG,Złoto pokryte+OSP,Imm Srebro,Imm Cyna,Cyna pokryta |
Częste pytania:
P1: Jakie pliki używasz do produkcji płyt PCB?
Gerber, PCB, rysunki.
Q2: Jak upewnić się, że jakość?
Odpowiedź: Nasz produkt jest 100% testowany elektronicznie. Zgromadzenie PCB jest z 100% AOI, ICT, FT i kontrolą wizualną, 100% rentgenem dla BGA.
P3: Czy możemy odwiedzić twoją firmę?
A3: Oczywiście, Witamy w naszej firmie, Suntek znajduje się w Xingsha Industrial Park, Changsha, prowincja Hunan, Chiny.
P4: Jaki jest czas realizacji?
A4: Potrzeba 3-5 dni roboczych na próbkę, 7-10 dni roboczych na produkcję partii w oparciu o pliki i ilość. 15-20 dni roboczych na montaż PCB.
P5: Czy będziecie utrzymywać nasze informacje i pliki w tajemnicy?
A5: Oczywiście, nasza podstawowa zasada polega na zachowaniu tajemnic handlowych w celu ochrony projektów naszych klientów. Umowa o nieznanie może zostać podpisana w dowolnym momencie.
P6: Jak mam z tobą pracować?
A6: - E-mail i wyślij nam plik układu PCB, listę BOM
- Zapewnimy potwierdzenie odpowiedzi w ciągu 12 godzin i odpowiemy na ofertę w ciągu 3-5 dni.
- Czekamy na potwierdzenie ceny, zamówienia i warunków płatności.
- Będziemy kontynuować rozkaz.
