Place of Origin:
China or Cambodia
Nazwa handlowa:
Suntek Electronics Co., Ltd
Orzecznictwo:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-025

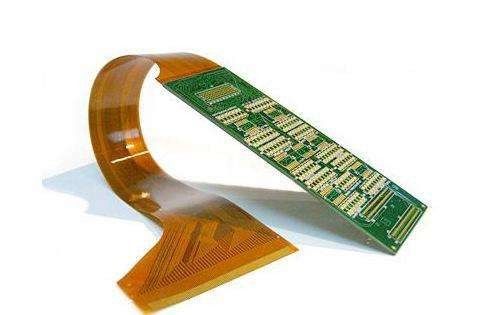

Dwustronna, szybka, sztywno-elastyczna konstrukcja PCB, bezpiecznik 200mmx90mm, wysoka TG, IATF TS16949
Fabryka kontraktowa Suntek:
Suntek Group jest profesjonalnym dostawcą w dziedzinie EMS z kompleksowym rozwiązaniem dla PCB, montażu PCB, montażu kabli, montażu technologii mieszanej i budowy obudów. Z certyfikatami ISO9001:2015, ISO13485:2016, IATF 16949:2016 i UL E476377. Dostarczamy kwalifikowane produkty w konkurencyjnych cenach klientom na całym świecie.
Przegląd możliwości:
Specyfikacje |
Szczegóły |
Rodzaj materiału |
FR-1, FR-4, CEM-1, aluminium |
Grubość materiału (mm) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
Liczba warstw |
Od 1 do 8 warstw |
Maks. rozmiar płytki |
23.00” x 35.00” (580mm*900mm) |
Klasa IPC |
Klasa II, Klasa III, Klasa 1 |
Pierścień kołnierzowy |
5 mil/strona lub więcej (Min. Projekt) |
Wykończenie galwaniczne |
Cyna lutownicza (HASL), Cyna lutownicza bezołowiowa (HASL), ENIG (Nikiel bezelektryczny złoto zanurzeniowe), OSP, srebro zanurzeniowe, cyna zanurzeniowa, nikiel zanurzeniowy, twarde złoto, inne |
Waga miedzi |
0.5OZ-2OZ |
Szerokość ścieżki/przestrzeni |
3 Mils lub więcej |
Prześwit wiercenia |
0.1mm (wiercenie laserowe) |
Szczeliny galwaniczne |
0.036 lub więcej |
Najmniejszy otwór (wykończony) |
0.1mm lub więcej |
Złote palce |
Od 1 do 4 krawędzi (30 do 50 mikronów złota) |
Skok SMD |
0.080” - 0.020” - 0.010” |
Rodzaj maski lutowniczej |
LPI Błyszczący, LPI-Matowy, SR1000 |
Kolor maski lutowniczej |
Zielony, czerwony, niebieski, czarny, biały, żółty |
Kolor legendy |
Biały, żółty, czarny, czerwony, niebieski |
Punkt trasy CNC |
Dowolny |
Minimalna szerokość trasy |
0.031” |
Nacinanie |
Linie proste, nacinanie skokowe, krawędź panelu do krawędzi, CNC* |
Złoto na korpusie |
TWARDE*, ZANURZENIOWE* (do 50 MIKRONÓW ZŁOTA) |
Format pliku danych |
Gerber 274x z wbudowaną przysłoną |
Format rysunku FAB. |
DXF, HPGL, DWG, PDF, Gerber |
Testowanie E.T |
Sonda latająca, jednostronna, płyta 1up, obudowa zaciskowa, lista sieci |
Pogłębienie/rozwiercanie |
Dostępne do średnicy 0.250 |
Kontrola impedancji |
Tak |
Ślepe przelotki/zakopane przelotki |
Tak |
Maska odrywana |
Tak |
Węgiel |
Tak |

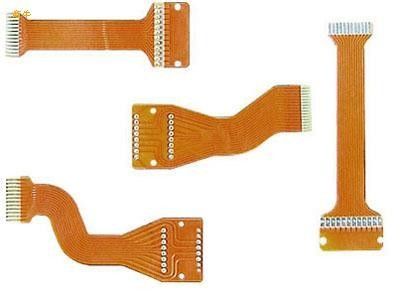

Obwód elastyczny lub Flex PCB to wzorzyste rozmieszczenie obwodów drukowanych i komponentów, które wykorzystuje elastyczny materiał bazowy z lub bez elastycznej warstwy wierzchniej. Flex
Obwód elastyczny lub Flex PCB to wzorzyste rozmieszczenie obwodów drukowanych i komponentów, które wykorzystuje elastyczny materiał bazowy z lub bez elastycznej warstwy wierzchniej. Te elastyczne zespoły elektroniczne mogą być wytwarzane przy użyciu tych samych komponentów, co sztywne płytki drukowane, ale pozwalając płytce dopasować się do pożądanego kształtu (flex) podczas jej zastosowania.
Ile warstw może mieć elastyczna PCB?
Maksymalnie 10 warstw dla elastycznej PCB.
Jaką grubość miedzi może mieć elastyczna PCB?
2oz, tylko niektóre elastyczne płytki LED PCB lubią ciężką miedź, najlepszą zaletą elastycznej PCB jest elastyczność, jeśli za dużo miedzi, nie będzie łatwo zgiąć dla twojego urządzenia.
Jak duży rozmiar może mieć elastyczna PCB?
Materiał elastycznej PCB: maksymalna szerokość to 250 mm, ponieważ materiał elastycznej PCB jest w rolce, każda szerokość rolki to 250 mm, długość jest bez ograniczeń, więc podczas projektowania elastycznej PCB, jedna strona powinna być mniejsza niż 250 mm, druga strona bez znaczenia.
Jaką grubość może mieć elastyczna PCB?
0.1mm - 0.2mm, niektóre elastyczne PCB mogą mieć 0.3mm.
Oferta usług:

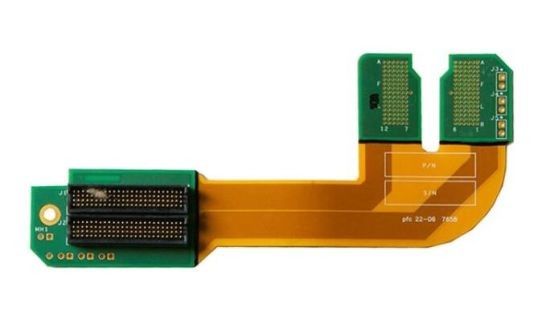

Innowacyjne procesy sztywno-elastyczne
Zestawy materiałów premium
Sztywno-elastyczne z HDI
Konstrukcja z luźnych liści
Panele ponadgabarytowe
Liczba warstw do 40+
Zastosowanie radiatora
Zastosowania:
Elastyczne płytki obwodów drukowanych są idealnym rozwiązaniem dla zastosowań, które wymagają lepszej wydajności, wysokiej dokładności, precyzji i regularnego zginania. Zastosowania elastycznych płytek obwodów drukowanych obejmują:
Kamery
Układy zapobiegające blokowaniu kół
Pompy paliwa
Sondy ultradźwiękowe
Testy półprzewodników
Urządzenia medyczne
Systemy ruchu
Satelity
Awionika
Zestawy akumulatorów
Urządzenia produkcyjne
Systemy poduszek powietrznych
Pakowanie i wysyłka:
Pakowanie i wysyłka montażu elastycznych PCB
Pakowanie:
Produkt montażu elastycznych PCB zostanie zapakowany w solidne kartonowe pudełko, aby zapewnić bezpieczny transport. Pudełko zostanie zaklejone taśmą, aby zapobiec uszkodzeniom podczas wysyłki.
Produkt zostanie również owinięty folią bąbelkową, aby zapewnić dodatkową ochronę przed potencjalnymi uderzeniami i wibracjami podczas transportu.
Każde pudełko zostanie oznaczone nazwą produktu, ilością i instrukcjami obsługi, aby ułatwić identyfikację i obsługę.
Wysyłka:
Produkt zostanie wysłany za pośrednictwem niezawodnej i zaufanej firmy kurierskiej, aby zapewnić terminową i bezpieczną dostawę do klienta.
Adres wysyłki i dane kontaktowe zostaną dwukrotnie sprawdzone, aby zapewnić dokładną dostawę. Produkt zostanie ubezpieczony podczas transportu, aby chronić przed wszelkimi nieprzewidzianymi zdarzeniami.
Numer śledzenia zostanie udostępniony klientowi po wysłaniu produktu, co pozwoli mu śledzić zamówienie i zapewnić jego bezpieczne dotarcie.
Po dostarczeniu klient będzie zobowiązany do podpisania odbioru paczki jako dowodu odbioru.
