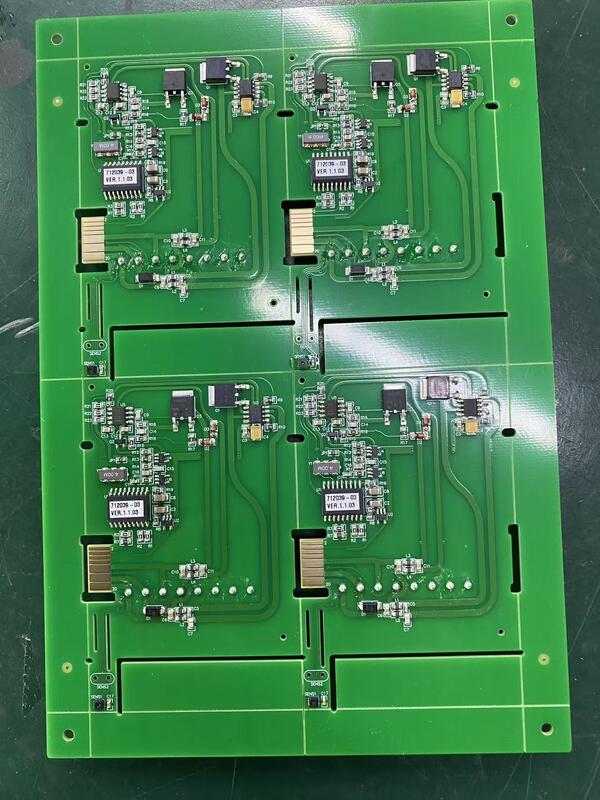

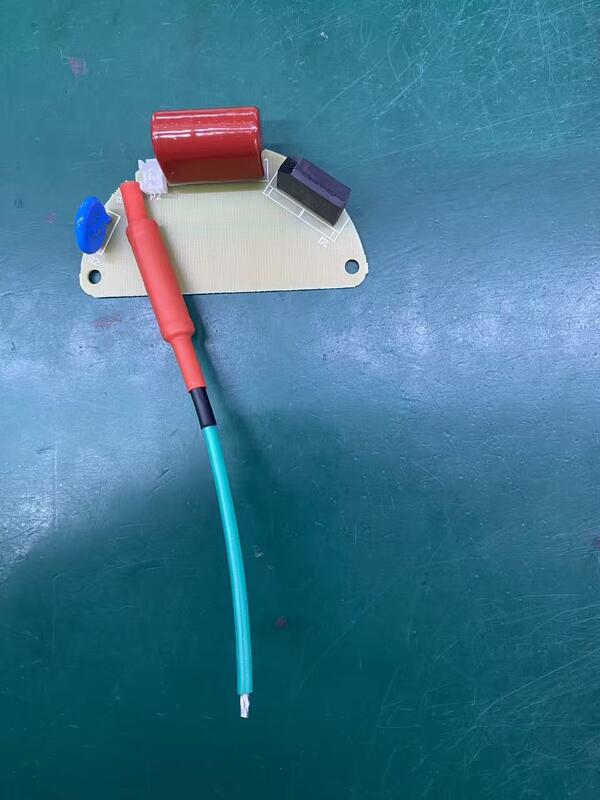

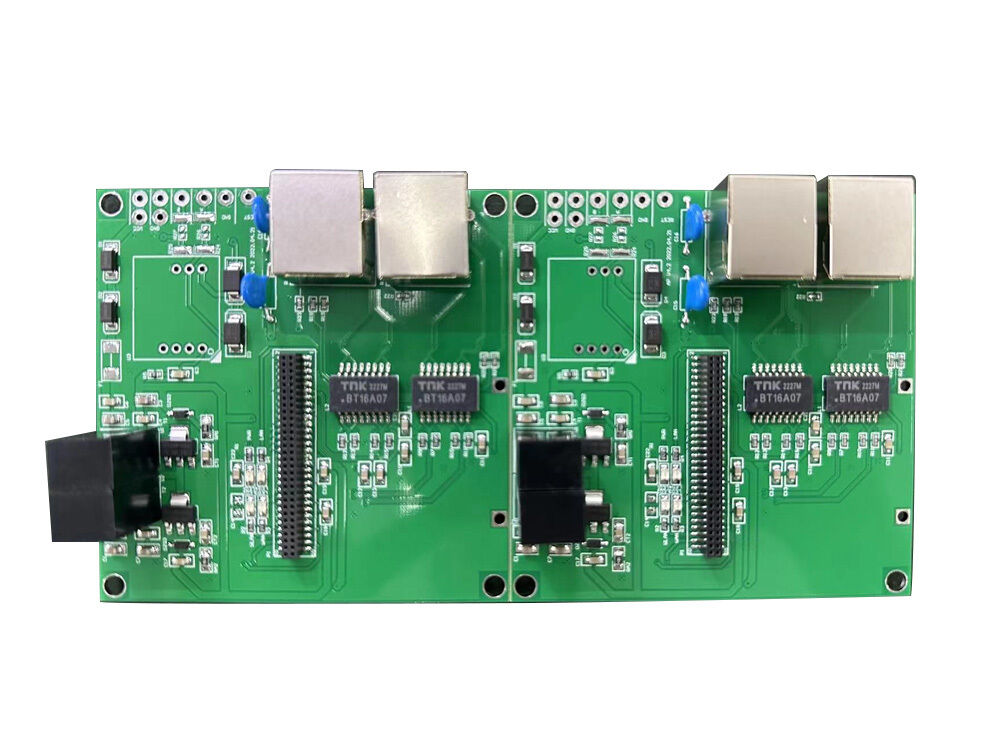

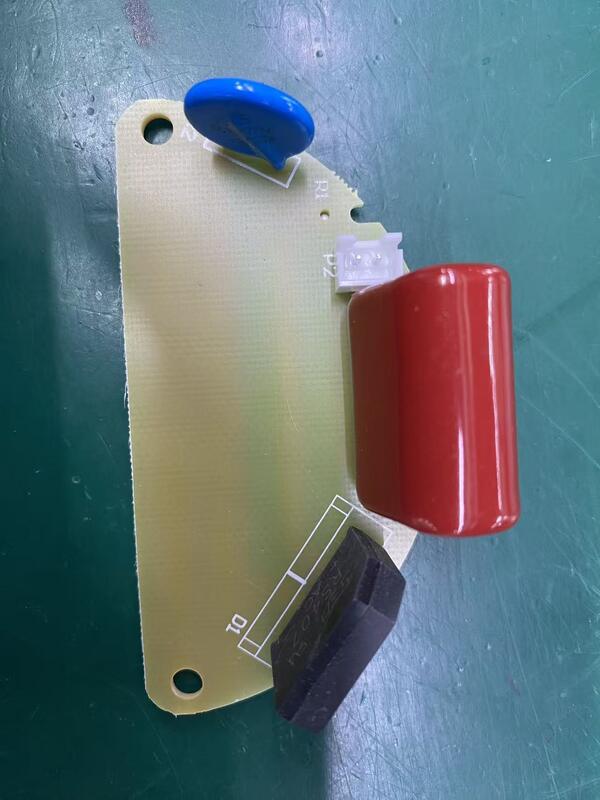

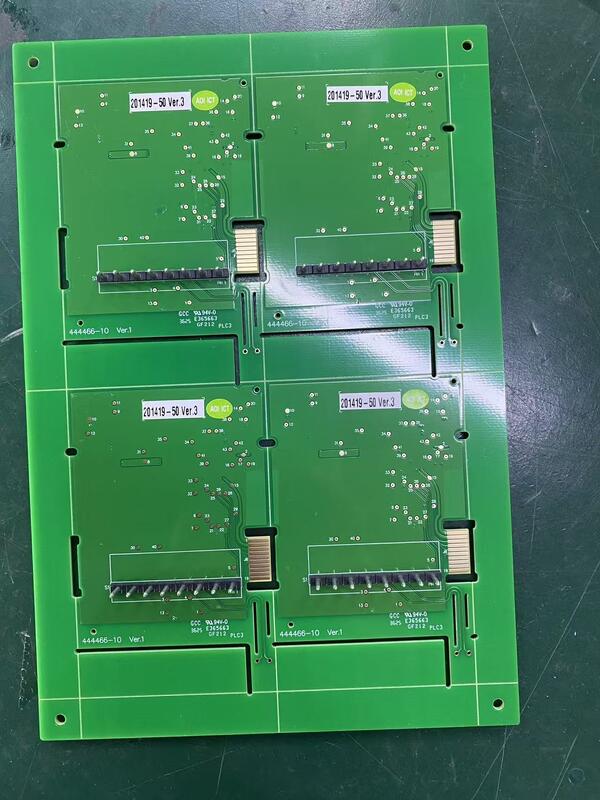

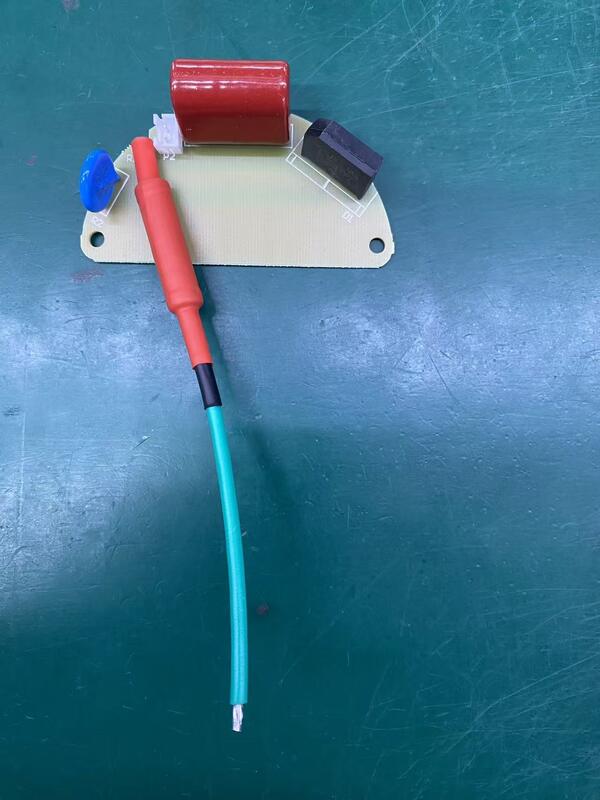

Wysoki Tg170 i wysoki Tg180 Komunikacja PCB montaż dostarczając rozwiązania dla zastosowań przemysłowych i systemów elektronicznych

Opis produktu:

Montaż PCB do komunikacji to wysoce zaawansowane i niezawodne rozwiązanie zaprojektowane w celu spełnienia rygorystycznych wymagań nowoczesnych systemów komunikacyjnych. Produkt ten charakteryzuje się zaawansowaną 6-warstwową konfiguracją PCB, która zapewnia doskonałą integralność sygnału, zwiększoną wydajność elektryczną i doskonałą wytrzymałość mechaniczną. Wielowarstwowa konstrukcja jest niezbędna do obsługi złożonych układów obwodów i komponentów o dużej gęstości, co czyni ją idealną do zastosowań wymagających solidnych możliwości komunikacyjnych.

Sercem tego montażu PCB do komunikacji jest technologia płyty PCB HDI (High-Density Interconnect). Płyty HDI PCB są znane ze swojej zdolności do obsługi cieńszych linii i przestrzeni, mniejszych przelotek i wyższej gęstości padów połączeniowych, co ma kluczowe znaczenie dla kompaktowych i wydajnych urządzeń komunikacyjnych. Zastosowanie technologii HDI w tym montażu pozwala na większą funkcjonalność w mniejszych obudowach, umożliwiając producentom wytwarzanie bardziej wydajnego i kompaktowego sprzętu komunikacyjnego.

Kontrola impedancji jest kluczową cechą tego montażu PCB do komunikacji, zapewniającą stabilną i wolną od zniekształceń transmisję sygnału na całej płycie. Kontrolowana impedancja jest niezbędna w wysokoczęstotliwościowych obwodach komunikacyjnych, ponieważ minimalizuje odbicia sygnału i przesłuchy, zwiększając tym samym ogólną jakość i niezawodność sygnału. Ta funkcja jest szczególnie ważna w zastosowaniach obejmujących szybką transmisję danych i wrażliwe sygnały RF, gdzie utrzymanie integralności sygnału ma zasadnicze znaczenie.

Opcje wykończenia powierzchni dostępne dla tego produktu obejmują ENIG (Electroless Nickel Immersion Gold) i HASL (Hot Air Solder Leveling) Lead Free. Wykończenie ENIG zapewnia płaską, lutowalną powierzchnię z doskonałą odpornością na korozję i długą żywotnością, dzięki czemu jest wysoce odpowiednie dla komponentów o małym skoku i zaawansowanych procesów montażu. Z drugiej strony, wykończenie HASL Lead Free jest opcją przyjazną dla środowiska, która zapewnia niezawodne połączenia lutowane i dobrą zwilżalność. Te wykończenia powierzchni gwarantują, że montaż PCB do komunikacji spełnia rygorystyczne standardy jakości i jest kompatybilny z różnymi technikami montażu.

Kolejną godną uwagi cechą tego montażu PCB do komunikacji jest różnorodność typów przelotek wbudowanych w jego konstrukcję. Produkt posiada przelotki Through Hole, Blind i Buried, które łącznie zwiększają wydajność elektryczną i elastyczność routingu PCB. Przelotki Through Hole przechodzą całkowicie przez płytę, przelotki Blind łączą warstwy zewnętrzne z jedną lub więcej warstwami wewnętrznymi bez przechodzenia przez całą płytę, a przelotki Buried łączą tylko warstwy wewnętrzne. Ta różnorodność typów przelotek pozwala na zoptymalizowane ścieżki sygnału, zmniejszoną indukcyjność pasożytniczą i zwiększoną gęstość komponentów, co przyczynia się do doskonałej wydajności komunikacyjnej.

Ten montaż PCB do komunikacji jest produkowany przez renomowanego producenta znanego z zaangażowania w jakość, precyzję i innowacyjność. Producent stosuje najnowocześniejsze techniki produkcji i rygorystyczne środki kontroli jakości, aby zapewnić, że każdy montaż PCB spełnia najwyższe standardy branżowe. Jedną z kluczowych cech oferowanych przez tego producenta jest włączenie grubych warstw miedzi w strukturę PCB. Gruba miedź zwiększa zdolność przenoszenia prądu przez płytę, poprawia zarządzanie termiczne i zwiększa ogólną trwałość montażu. To sprawia, że montaż PCB do komunikacji jest szczególnie odpowiedni dla urządzeń komunikacyjnych o dużej mocy i wymagających środowisk eksploatacyjnych.

Podsumowując, montaż PCB do komunikacji wyróżnia się jako produkt najwyższej klasy, łączący zaawansowaną technologię PCB HDI, 6-warstwową konstrukcję, precyzyjną kontrolę impedancji, wszechstronne typy przelotek i wysokiej jakości opcje wykończenia powierzchni, takie jak ENIG i Lead Free HASL. Dzięki integracji grubej miedzi i fachowemu wykonaniu przez producenta, montaż ten zapewnia wyjątkową wydajność elektryczną, wytrzymałość mechaniczną i długotrwałą niezawodność. Jest to idealny wybór dla producentów i deweloperów, którzy chcą budować najnowocześniejszy sprzęt komunikacyjny, który wymaga doskonałych montaży PCB zdolnych do obsługi złożonych sygnałów i rygorystycznych warunków środowiskowych.

Cechy:

• Nazwa produktu: Montaż PCB do komunikacji
• Specyfikacja: Niestandardowy rozmiar PCB
• Wykończenie powierzchni: ENIG, HASL Lead Free
• Kontrola impedancji: Tak
• System jakości PCB: Zgodny z ROHS
• Typ przelotki: Through Hole, Blind, Buried
• Zaprojektowany przez zaufanego producenta specjalizującego się w wysokiej jakości montażach PCB
• Ulepszone funkcje ochrony przeciwprzepięciowej w celu zapewnienia niezawodnej wydajności komunikacyjnej
• Zintegrowane zaawansowane mechanizmy ochrony przeciwprzepięciowej dla optymalnego bezpieczeństwa obwodów

Parametry techniczne:

Zastosowania:

Montaż PCB do komunikacji, wyposażony w 6 warstw i zaawansowane typy przelotek, w tym Through Hole, Blind i Buried, jest niezbędnym elementem w szybko rozwijającej się dziedzinie komunikacji 5G. Produkt ten jest skrupulatnie zaprojektowany i wyprodukowany, aby spełnić wysokie wymagania wydajnościowe nowoczesnych systemów komunikacyjnych, zapewniając niezawodną transmisję sygnału i zwiększoną łączność. Jako niestandardowe rozwiązanie PCB, oferuje elastyczność w zakresie rozmiaru i specyfikacji, umożliwiając producentom dostosowanie płyty do specyficznych wymagań urządzenia i scenariuszy zastosowań.

Jednym z głównych zastosowań tego montażu PCB do komunikacji jest sprzęt infrastruktury 5G, taki jak stacje bazowe, retransmiter sygnału i routery sieciowe. Grube warstwy miedzi wbudowane w konstrukcję zapewniają doskonałą zdolność przenoszenia prądu i zarządzanie termiczne, co ma kluczowe znaczenie dla obsługi sygnałów o wysokiej częstotliwości i poziomów mocy typowych dla sprzętu komunikacyjnego 5G. To sprawia, że produkt jest szczególnie odpowiedni do środowisk zewnętrznych i przemysłowych, gdzie trwałość i stała wydajność mają zasadnicze znaczenie.

Ponadto, ten montaż PCB jest szeroko stosowany w urządzeniach komunikacyjnych, które wymagają kompaktowych, a jednocześnie wysoce wydajnych płyt obwodów. 6-warstwowa konstrukcja, w połączeniu z zastosowaniem przelotek Blind i Buried, pozwala na większą gęstość obwodów i lepszą kompatybilność elektromagnetyczną. Ma to kluczowe znaczenie w urządzeniach komunikacji mobilnej, bramach IoT i modułach komunikacji bezprzewodowej, gdzie ograniczenia przestrzenne i integralność sygnału są istotnymi kwestiami. Producenci korzystają z niestandardowych opcji rozmiaru, umożliwiając im bezproblemową integrację PCB z różnymi architekturami urządzeń.

Ponadto, montaż PCB do komunikacji jest wykorzystywany w sprzęcie testującym i pomiarowym w laboratoriach telekomunikacyjnych. Precyzyjne procesy produkcyjne zapewniają stałą jakość i wydajność, co jest niezbędne do dokładnego testowania sygnałów i urządzeń komunikacyjnych 5G. Producenci polegają na tych płytach PCB, aby prototypować i rozwijać nowe technologie komunikacyjne, wykorzystując konfigurowalne funkcje i solidną konstrukcję w celu przyspieszenia cykli innowacji.

Ogólnie rzecz biorąc, produkt ten służy jako kamień węgielny w ekosystemie komunikacji 5G, wypełniając lukę między zaawansowanym projektem elektronicznym a praktycznymi potrzebami aplikacyjnymi. Producenci cenią jego grube warstwy miedzi i wszechstronne opcje przelotek za tworzenie niezawodnych, wysokowydajnych rozwiązań komunikacyjnych dostosowanych do różnych scenariuszy, od rozległej infrastruktury sieciowej po kompaktowe, przenośne urządzenia komunikacyjne.

Personalizacja:

Nasz produkt Montaż PCB do komunikacji oferuje wyjątkowe usługi personalizacji dostosowane do Twoich specyficznych potrzeb. Wyposażone w materiały High Tg170 i High Tg180, te PCB zapewniają doskonałą stabilność termiczną i niezawodność w wymagających zastosowaniach. Zapewniamy niestandardowe opcje rozmiaru PCB, aby idealnie pasowały do Twoich wymagań projektowych, co czyni je idealnymi dla zaawansowanych systemów komunikacji 5G.

Dzięki precyzyjnej kontroli impedancji, nasze PCB gwarantują optymalną integralność sygnału i wydajność krytyczną dla urządzeń komunikacyjnych o wysokiej częstotliwości. Montaż obsługuje grube warstwy miedzi, zwiększając zdolność przenoszenia prądu i umożliwiając zastosowania o dużym natężeniu prądu bez uszczerbku dla trwałości. Nasze zaangażowanie w jakość jest demonstrowane przez przestrzeganie standardu ROHS, zapewniając produkty przyjazne dla środowiska i bezpieczne.

Wybierz nasze usługi montażu PCB do komunikacji, aby uzyskać solidne, wysokowydajne PCB, które wyróżniają się w środowiskach komunikacji 5G, oferując konstrukcję z grubą miedzią i możliwości obsługi dużych prądów dostosowane do Twoich specyfikacji.

Wsparcie i usługi:

Nasz produkt Montaż PCB do komunikacji jest wspierany przez kompleksowe wsparcie techniczne i usługi, aby zapewnić optymalną wydajność i niezawodność. Zapewniamy pomoc ekspertów przez cały cykl życia produktu, od konsultacji projektowych i rozwoju prototypów po produkcję i wsparcie posprzedażowe.

Nasz zespół wsparcia technicznego jest dostępny, aby pomóc w rozwiązywaniu wszelkich problemów, oferować wskazówki dotyczące integracji i kompatybilności oraz dostarczać szczegółową dokumentację i zasoby. Oferujemy również usługi personalizacji, aby spełnić specyficzne wymagania aplikacji i zapewnić bezproblemową komunikację w Twoich systemach.

Koncentrując się na zapewnieniu jakości, nasze usługi obejmują rygorystyczne procesy testowania i inspekcji, aby zagwarantować najwyższe standardy wydajności i trwałości. Zobowiązujemy się do dostarczania terminowych rozwiązań i ciągłych ulepszeń, aby poprawić Twoje doświadczenia z naszymi produktami Montaż PCB do komunikacji.

Współpracuj z nami, aby uzyskać niezawodne wsparcie techniczne i dostosowane usługi, które umożliwią sukces Twoich projektów technologii komunikacyjnych.

Pakowanie i wysyłka:

Nasze produkty Montaż PCB do komunikacji są starannie pakowane, aby zapewnić maksymalną ochronę podczas transportu. Każdy montaż PCB jest bezpiecznie umieszczany w antystatycznych workach, aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi. Następnie są one amortyzowane pianką lub folią bąbelkową, aby pochłaniać wstrząsy i wibracje.

Zapakowane zestawy umieszczane są w solidnych, dwuściennych kartonach falistych, zaprojektowanych tak, aby wytrzymać trudne obchodzenie się i czynniki środowiskowe. W przypadku większych zamówień stosowane są niestandardowe palety i skrzynie w celu ułatwienia bezpiecznego transportu.

Korzystamy z niezawodnych partnerów wysyłkowych i dostarczamy informacje o śledzeniu, aby zapewnić terminową i bezpieczną dostawę. Wszystkie przesyłki są zgodne z międzynarodowymi standardami i przepisami wysyłkowymi, aby zagwarantować integralność produktu po przybyciu.
