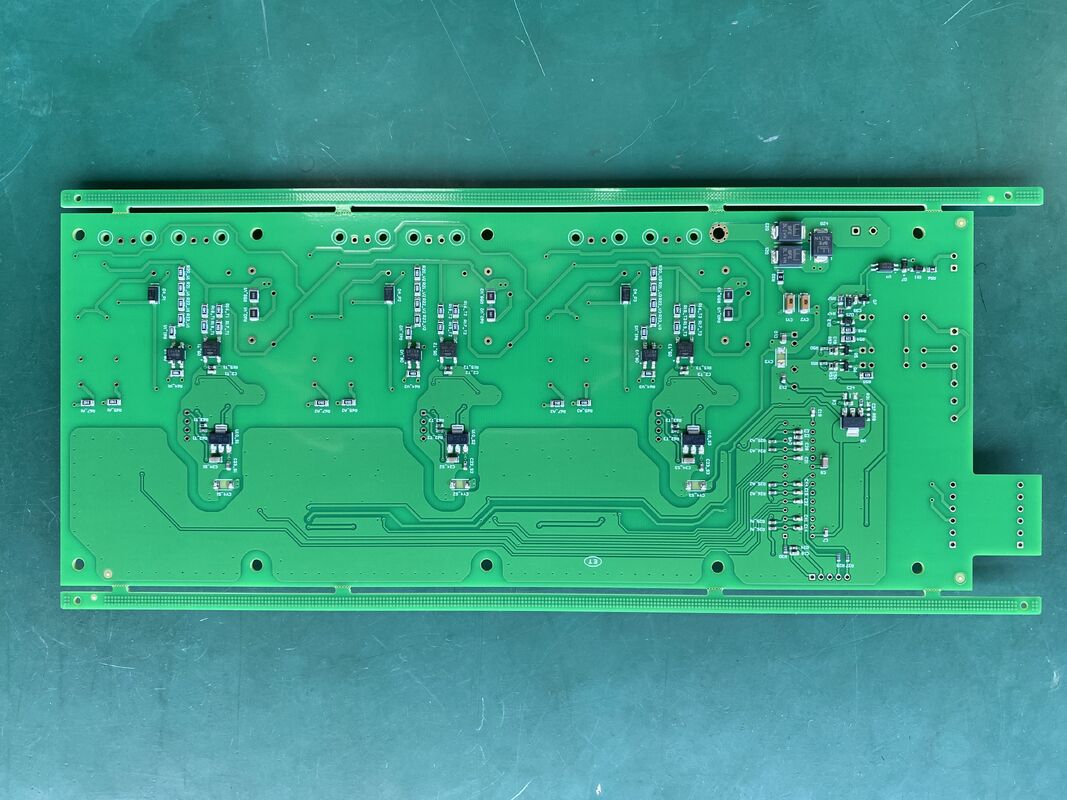

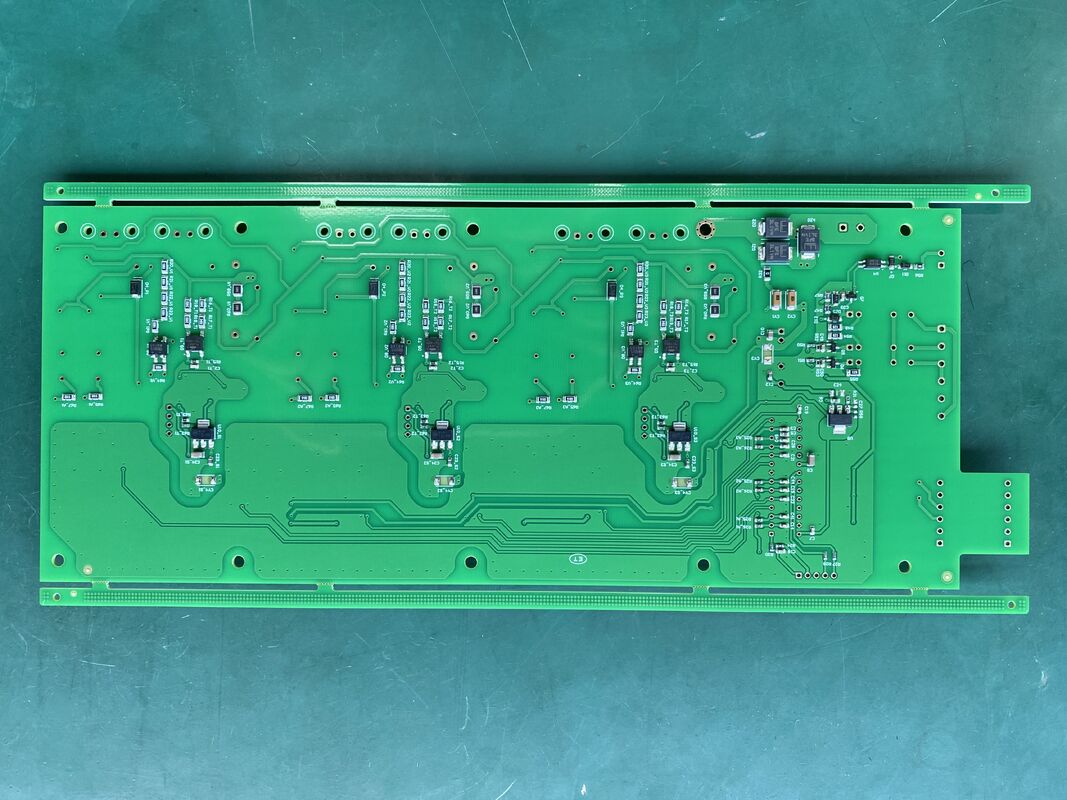

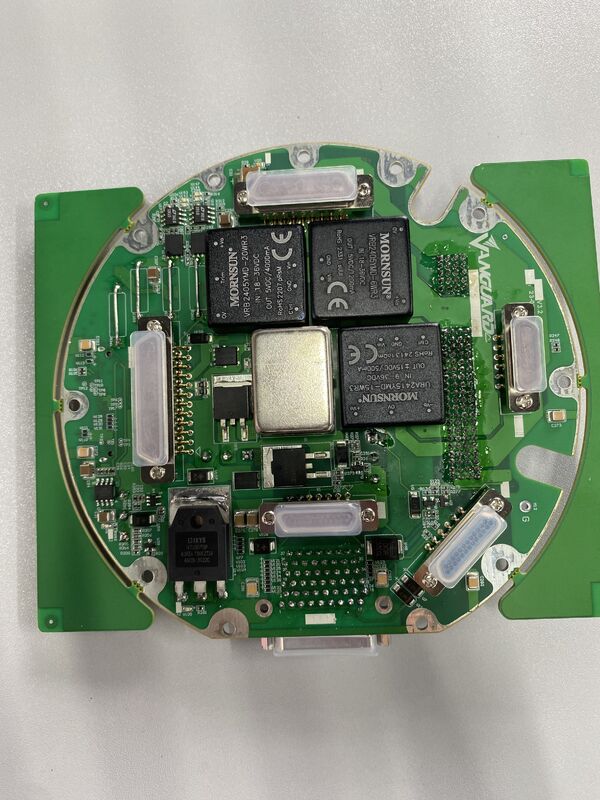

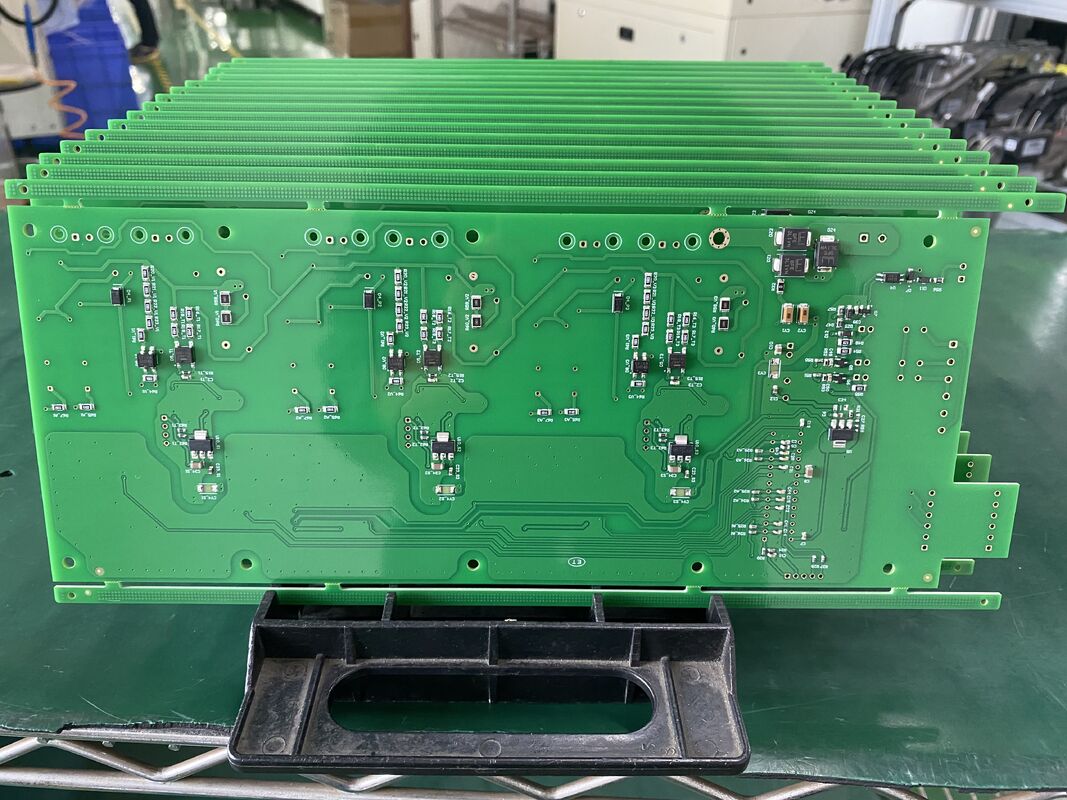

Minimalna średnica otworu 0,1 mm, montaż PCB do komunikacji zaprojektowany zgodnie ze standardami ROHS i grubość płytki od 0,2 do 6 mm dla łączności

Opis produktu:

Zgromadzenie PCB komunikacyjne to wysoce wyspecjalizowana płyta obwodowa zaprojektowana w celu spełnienia rygorystycznych wymagań nowoczesnych systemów komunikacji 5G.Szybki rozwój technologii telekomunikacyjnych, potrzeba solidnych, niezawodnych i wydajnych rozwiązań PCB nigdy nie była większa.,zapewnienie bezproblemowego przekazywania danych i zwiększonej integralności sygnału.

Jedną z najważniejszych cech tego zespołu komunikacyjnego jest jego dostosowywalny rozmiar, umożliwiający dostosowanie rozwiązań, które doskonale pasują do różnych specyfikacji urządzenia.Niezależnie od tego, czy aplikacja wymaga kompaktowych płyt PCB, czy większych płytGęstość deski może być również dostosowana, w zakresie od 0,2 mm do 6 mm, zapewniając elastyczność w konstrukcji i wytrzymałość mechaniczną.Ta zdolność dostosowania jest kluczowa dla różnych urządzeń komunikacyjnych, gdzie kluczowe są ograniczenia przestrzenne i trwałość.

Min średnica otworu 0,1 mm podkreśla precyzyjne możliwości produkcji tego zespołu PCB.który jest niezbędny w urządzeniach komunikacyjnych 5G, które wymagają miniaturyzacji bez zaniżania wydajnościTe małe przewody i otwory ułatwiają efektywne połączenia elektryczne i przekazywanie sygnałów, przyczyniając się do ogólnej wydajności i niezawodności systemu łączności.

Włączenie zabezpieczenia przed przesunięciami jest kluczowym aspektem tego zespołu PCB komunikacyjnych.wahania mocyZestaw PCB został zaprojektowany w celu zintegrowania elementów zabezpieczających przed przeciążeniami, które chronią wrażliwe obwody elektroniczne przed uszkodzeniami.Zmniejszając ryzyko przepływów prądu, zespół zwiększa długowieczność i stabilność sprzętu komunikacyjnego, zapewniając nieprzerwaną obsługę i minimalizując czas przestojów.

Innym istotnym atrybutem tego produktu jest jego zdolność do obsługi dużych obciążeń prądu.Komponenty infrastruktury łączności często wymagają przesyłania znacznych prądów elektrycznych w celu zasilania różnych modułów i utrzymania siły sygnałuZgromadzenie PCB jest zaprojektowane do obsługi zastosowań z dużym prądem, wyposażone w solidne ślady miedzi i zoptymalizowane zarządzanie cieplne.Zapewnia to bezpieczne i wydajne działanie PCB w wymagających warunkach elektrycznych, zapobiegając przegrzaniu i utrzymując integralność sygnału.

Aspekt personalizacji tego zespołu komunikacyjnego PCB wykracza poza rozmiar i grubość.w tym wybór materiałuTen poziom dostosowania zapewnia, że każdy zestaw PCB jest idealnie dostosowany do wymagań funkcjonalnych i środowiskowych sprzętu komunikacyjnego 5G.Niezależnie od tego, czy są one stosowane w stacjach bazowych., anten lub innych kluczowych elementów infrastruktury komunikacyjnej, ten zespół PCB zapewnia wyższą wydajność i niezawodność.

Podsumowując, Komunikacja PCB Assembly jest zaawansowanym, dostosowalnym rozwiązaniem dostosowanym do zmieniającego się krajobrazu komunikacji 5G.grubość płyty elastycznej w zakresie od 0.2mm do 6mm, a także zdolność do obsługi dużych prądów sprawiają, że jest to idealny wybór dla nowoczesnej infrastruktury komunikacyjnej.ochrona istotnych elementów elektronicznych przed zagrożeniami elektrycznymiOferując w pełni dostosowalny projekt,to zestaw PCB umożliwia inżynierom i producentom tworzenie najnowocześniejszych urządzeń komunikacyjnych spełniających najwyższe standardy jakości i wydajności.

Niezależnie od tego, czy modernizujesz istniejące systemy łączności, czy opracowujesz nowe technologie 5G, ten zespół PCB zapewnia niezbędną podstawę dla niezawodnych, szybkich,i trwałe rozwiązania komunikacyjneJego zaawansowane cechy i zdolność dostosowania zapewniają, że może sprostać wyzwaniom współczesnego szybkiego środowiska komunikacyjnego, co czyni go niezastąpionym elementem w dziedzinie telekomunikacji.

Charakterystyka:

• Nazwa produktu: Zestaw PCB komunikacyjny
• Wykończenie powierzchniowe: ENIG, HASL Bez ołowiu dla zwiększonej trwałości i przewodności
• Minimalna średnica otworu: 0,1 mm dla precyzyjnego umieszczenia części
• warstwy PCB: 6 warstw do wspierania złożonych konstrukcji obwodu
• Specyfikacja: PCB dostosowane do potrzeb projektu
• Obszar zastosowań: Komunikacja 5G, idealna dla nowoczesnej infrastruktury komunikacyjnej
• Zawiera elementy zabezpieczające przed przewyższeniem, zapewniające niezawodność w przypadku szczytów napięcia
• Zawiera grube warstwy miedzi dla poprawy zdolności przenoszenia prądu i zarządzania cieplnym

Parametry techniczne:

Zastosowanie:

Zgromadzenie PCB komunikacyjnych odgrywa kluczową rolę w nowoczesnej infrastrukturze komunikacyjnej, zapewniając podstawy do niezawodnej i wydajnej transmisji danych.O grubości płyt od 0.2mm do 6mm, produkt ten oferuje wszechstronność odpowiednią dla różnych urządzeń i sprzętu komunikacyjnego.Jego dostosowywalne rozmiary PCB umożliwiają producentom precyzyjne dostosowanie zespołów do wymagań projektu, zapewniając optymalną wydajność i płynną integrację z złożonymi systemami komunikacyjnymi.

Jednym z kluczowych zastosowań zestawu PCB komunikacji jest rozwój i utrzymanie infrastruktury komunikacyjnej, w tym routerów, przełączników, stacji bazowych,i urządzeń przetwarzających sygnałyMożliwość dostosowania koloru maski lutowej, np. niebieskiej lub zielonej,umożliwia producentom zaspokojenie specyficznych potrzeb estetycznych i funkcjonalnych przy jednoczesnym zwiększeniu trwałości i ochrony płyt obwodowychTa dbałość o szczegóły gwarantuje, że zespoły są odporne na wyzwania środowiskowe i utrzymują stabilną pracę przez dłuższy czas.

W scenariuszach związanych z zastosowaniami z dużym prądem, zespół PCB komunikacyjny jest zaprojektowany tak, aby bezpiecznie i skutecznie obsługiwać zwiększone obciążenia elektryczne.1 mm obsługuje elementy o cienkiej wysokości i układy obwodów o wysokiej gęstości, które są niezbędne dla zaawansowanego sprzętu komunikacyjnego wymagającego kompaktu i precyzji.i infrastruktury sieciowej opierają się na tych zespołach w celu zapewnienia wysokiej wydajności w wymagających warunkach eksploatacyjnych.

Opakowanie zewnętrzne w trwałych kartonach gwarantuje, że zespoły PCB komunikacyjne dotrą do miejsca produkcji lub miejsca montażu w stanie nienaruszonym, wolnym od uszkodzeń podczas transportu.Takie ostrożne pakowanie jest niezbędne do utrzymania integralności delikatnych elementów elektronicznych i zapewnienia płynnego procesu produkcji. Niezależnie od tego, czy są one wykorzystywane w dużych projektach infrastrukturalnych, czy w mniejszych urządzeniach komunikacyjnych,te zespoły zapewniają niezawodne rozwiązanie wspierające ciągłą ewolucję technologii komunikacyjnych.

Podsumowując, zespół PCB komunikacyjny jest niezbędny dla producentów koncentrujących się na rozwoju infrastruktury komunikacyjnej.wytrzymała konstrukcja do zastosowań z dużym prądem, a dbałość o szczegóły opakowania sprawiają, że jest idealnym wyborem dla szerokiego zakresu scenariuszy komunikacji, zapewniając niezawodność, wydajność i długowieczność w krytycznych systemach elektronicznych.

Dostosowanie:

Nasz produkt do montażu płytek komunikacyjnych oferuje kompleksowe usługi dostosowania dostosowane do spełnienia specyficznych potrzeb przemysłu komunikacji 5G.Zapewniamy precyzję i niezawodność w każdej tablicySpecjalizujemy się w produkcji PCB komunikacyjnych z materiałami o wysokim Tg170 i wysokim Tg180, zapewniając doskonałą stabilność termiczną dla wymagających zastosowań.

Zaprojektowane dla infrastruktury komunikacyjnej, nasze PCB wspierają duże obciążenia prądem i mają grube warstwy miedzi, aby zwiększyć przewodność i trwałość.Oferujemy w pełni dostosowane rozmiary PCB, aby dopasować się do wyjątkowych wymagań projektu, zapewniając optymalną wydajność w zaawansowanych systemach komunikacji 5G.

Wybierz nasze niestandardowe usługi montażu PCB komunikacyjnych, aby skorzystać z wysokiej jakości, niezawodnych i wydajnych rozwiązań, które spełniają rygorystyczne standardy nowoczesnej technologii komunikacyjnej.

Wsparcie i usługi:

Nasz produkt zespół komunikacyjny PCB jest wspierany przez dedykowany zespół wsparcia technicznego, który zapewnia kompleksową pomoc w całym cyklu życia produktu.Oferujemy fachowe wskazówki dotyczące instalacji, konfiguracji i rozwiązywania problemów w celu zapewnienia optymalnej wydajności i niezawodności.

Usługi obejmują szczegółowe konsultacje dotyczące projektowania w celu zapewnienia możliwości produkcji, rygorystyczne protokoły testowania i aktualizacje oprogramowania układowego, aby utrzymać płynne działanie systemów komunikacji.Nasz zespół jest wyposażony w wymagania dostosowane do potrzeb użytkownika i zapewnia rozwiązania dostosowane do jego potrzeb..

Dodatkowo świadczymy usługi konserwacyjne, w tym diagnostyczne i naprawcze, aby zminimalizować przestoj i wydłużyć żywotność zespołów PCB.wydajny, oraz profesjonalne wsparcie, które pomoże Ci osiągnąć bezproblemową integrację infrastruktury komunikacyjnej.

Opakowanie i wysyłka:

Nasze produkty z zespołu PCB są starannie pakowane, aby zapewnić maksymalną ochronę podczas transportu.następnie materiały opakowaniowe z poduszkami w celu absorpcji wstrząsów i wibracji.

Następnie zestawy są bezpiecznie pakowane w wytrzymałe kartony, które są zaprojektowane tak, aby wytrzymać warunki obsługi i wysyłki.Dołączamy również worki zabezpieczające przed wilgotnością i suszarki, jeśli to konieczne, aby chronić przed wilgotnością.

Jeśli chodzi o wysyłki, współpracujemy z wiarygodnymi przewoźnikami, aby zapewnić terminową i bezpieczną dostawę na całym świecie.Informacje o śledzeniu są dostarczane dla wszystkich przesyłek, aby informować naszych klientów w trakcie procesu dostawy.

Wymagania dotyczące specjalnych opakowań mogą zostać spełnione na wniosek klienta w celu spełnienia określonych wymagań lub norm zgodności.
